S1SD-PS-9000SD

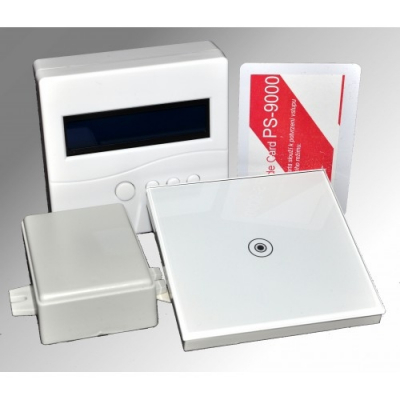

Je vytvořena pro ucelenou montáž dvou nezávislých vstupů. Obsahuje jednotku PS-9000SD, dvě čtecí antény ANT-02 a dvě linková relé REL-101. Pro její zprovoznění je třeba komponenty propojit mezi sebou a připojit napájení 12V DC.

Sada neobsahuje napájecí zdroj a elektrický zámek. Tyto dva komponenty jsou vždy specifické na základě požadavku montáže a napájení dle místních podmínek instalace.

Obsah sady:

                            PS-9000SD.......................................1ks

                            ANT-02   .........................................2ks

                            REL-101   .........................................2ks

                            Master čip  .......................................1ks

                            Sada přichycovacích šroubů ..............1ks

                            Návod použití ...................................1ks

Základní jednotka PS-9000SD má následující vlastnosti:

Jednoduchý vstupní systém pro montáž na zeď nebo přístrojovou krabici typu Kx-68. Zařízení je schopno obsloužit 1000 uživatelů (čipů). Nastavit délku sepnutí výstupního bezpotenciálového spínacího relé a zaznamenat do své vnitřní paměti cyklicky až 1000 oprávněných průchodů.

Tyto se dají ze zařízení do PC vyčítat přes převodník (RS485 na USB) po lince RS485 on-line. Délka linky je závislá na použitém vedení. Při použití kroucených párových vodičů (UTP, SYKFI, atd..), může být vzdálenost až 1000 m. Ostatní průchody nad 1000 událostí se ukládají na microSD kartu do kapacity 2Gb (přes 10mil. událostí).

Jednotka je navržena s možností modulárního rozšíření o další moduly, čí rozšíření obslužných zón.

Přes vnitřní sběrnici RS485 lze přidat čtecí antény, linková relé a převodník RS485 na USB pro nastavení z PC.

Takto lze systém rozšířit až na 4 nezávislé vstupní zóny, ve kterých lze libovolně měnit přístupová práva.

Pro možnost jednoduchého a rychlého nastavení je jednotka vybavena, po sejmutí vrchního krytu, čtveřicí tlačítek. Tlačítka slouží pro vstup do nastavovacího režimu, kde lze nastavit vše až na personifikaci jednotlivých čipů. Toto lze pouze z PC.

Nastavovací menu je koncipováno jako roletové s potvrzením každé požadované volby.

Jednotlivá možná nastavení:

1 – nastavení času sepnutí relé (pro všechny zóny je nastaven stejný čas)

2 – manipulace s naučenými čipy:        - povolení do jednotlivých zón

                                                         - mazání

                                                         - učení

3 – nastavení času a data (neumí letní a zimní čas)

4 – vymazání zařízení do továrního nastavení

Ostatní funkce jsou přístupné pouze z PC přes dodávaný SW a převodník:

1 – manipulace s naučenými čipy:        - přiřazení jmen k jednotlivým čipům

                                                         - přesun mezi pozicemi

                                                         - dočasné vyřazení

2 – stažení událostí z vnitřní paměti (1000 posledních událostí)

3 – uložení a obnova databáze naučených čipů - doporučeno

Linková relé REL-101 slouží k selekci ovládaných vstupů a musí být spárovány se čtecími anténami vnitřním přepínačem (z výroby není nastaveno)
