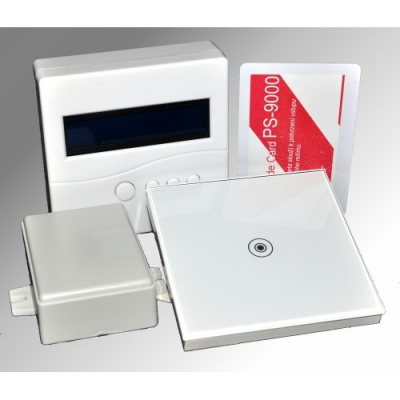

S2XM-PS-9000XM

Je vytvořena pro ucelenou montáž dvou nezávislých vstupů. Obsahuje jednotku PS-9000XM, čtyři čtecí antény ANT-02 a čtyři linková relé REL-101. Pro její zprovoznění je třeba komponenty propojit mezi sebou a připojit napájení 12V DC.

Sada neobsahuje napájecí zdroj a elektrický zámek. Tyto dva komponenty jsou vždy specifické na základě požadavku montáže a napájení dle místních podmínek instalace.

Obsah sady:

                            PS-9000XM .......................................1ks

                            ANT-02 ............................................4ks

                            REL-101   .........................................4ks

                            Master čip  ........................................1ks

                            Sada přichycovacích šroubů ...............1ks

                            Návod použití ....................................1ks

Základní jednotka PS-9000XM má následující vlastnosti:

Jednoduchý vstupní systém pro montáž na zeď nebo přístrojovou krabici typu Kx-68. Zařízení je schopno obsloužit 1000 uživatelů (čipů). Nastavit délku sepnutí výstupního bezpotenciálového spínacího relé a zaznamenat do své vnitřní paměti cyklicky až 1000 oprávněných průchodů.

Tyto se dají ze zařízení do PC vyčítat přes převodník (RS485 na USB) po lince RS485 on-line. Délka linky je závislá na použitém vedení. Při použití kroucených párových vodičů (UTP, SYKFI, atd..), může být vzdálenost až 1000 m.

Jednotka je navržena s možností modulárního rozšíření o další moduly, čí rozšíření obslužných zón.

Přes vnitřní sběrnici RS485 lze přidat čtecí antény, linková relé a převodník RS485 na USB pro nastavení z PC.

Takto lze systém rozšířit až na 4 nezávislé vstupní zóny, ve kterých lze libovolně měnit přístupová práva.

Pro možnost jednoduchého a rychlého nastavení je jednotka vybavena, po sejmutí vrchního krytu, čtveřicí tlačítek. Tlačítka slouží pro vstup do nastavovacího režimu, kde lze nastavit vše až na personifikaci jednotlivých čipů. Toto lze pouze z PC.

Nastavovací menu je koncipováno jako roletové s potvrzením každé požadované volby.

Jednotlivá možná nastavení:

1 – nastavení času sepnutí relé (pro všechny zóny je nastaven stejný čas)

2 – manipulace s naučenými čipy:        - povolení do jednotlivých zón

                                                         - mazání

                                                         - učení

3 – nastavení času a data (neumí letní a zimní čas)

4 – vymazání zařízení do továrního nastavení

Ostatní funkce jsou přístupné pouze z PC přes dodávaný SW a převodník:

1 – manipulace s naučenými čipy:        - přiřazení jmen k jednotlivým čipům

                                                         - přesun mezi pozicemi

                                                         - dočasné vyřazení

2 – stažení událostí z vnitřní paměti (1000 posledních událostí)

3 – uložení a obnova databáze naučených čipů - doporučeno

Linková relé REL-101 slouží k selekci ovládaných vstupů a musí být spárovány se čtecími anténami vnitřním přepínačem (z výroby není nastaveno)
